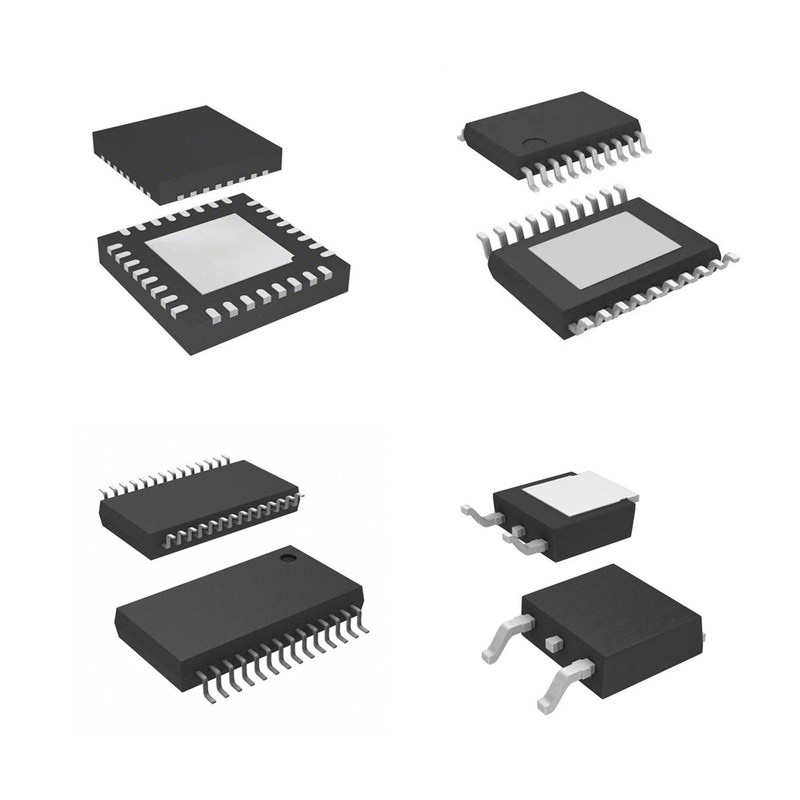

วงจรรวม LED TI 3 GHz LMX2485SQ/NOPB ความนิยมปานกลาง

คุณสมบัติสำหรับ LMX2485

• พรีสเกลเลอร์โมดูลัสสี่เท่าสำหรับตัวแบ่งส่วนล่าง
  • RF PLL: 8/9/12/13 หรือ 16/17/20/21
  • IF PLL: 8/9 หรือ 16/17
• การชดเชยเศษส่วน Delta-Sigma ขั้นสูง
  • โมดูลัสเศษส่วนที่เลือกได้ 12 บิตหรือ 22 บิต
  • คำสั่ง Delta-Sigma . ที่ตั้งโปรแกรมได้ลำดับที่ 4
    โมดูเลเตอร์
• คุณสมบัติสำหรับเวลาล็อคที่ดีขึ้น
  • Fastlock / Cycle Slip Reduction ด้วย Integrated
    ตัวนับการหมดเวลาซึ่งต้องการเพียง a
    การเขียนคำเดียว
• ช่วงการทำงานกว้าง
  • LMX2485 RF PLL: 500 MHz ถึง 3.0 GHz
  • LMX2485E RF PLL: 50 MHz ถึง 3.0 GHz
• คุณสมบัติที่มีประโยชน์
  • เอาต์พุตตรวจจับการล็อคแบบดิจิตอล
  • การควบคุมการปิดเครื่องฮาร์ดแวร์และซอฟต์แวร์
  • ตัวคูณความถี่อินพุตบนชิป
  • ความถี่เครื่องตรวจจับเฟส RF สูงถึง 50 MHz
  • การทำงาน 2.5 ถึง 3.6 V ด้วย ICC= 5.0 mA

คำอธิบายสำหรับ LMX2485

อุปกรณ์ LMX2485 เป็น PLL delta-sigma Fractional-N PLL ที่ใช้พลังงานต่ำและมีประสิทธิภาพสูง พร้อมด้วย PLL ที่เป็นจำนวนเต็มเสริม-Nอุปกรณ์นี้ประดิษฐ์ขึ้นโดยใช้กระบวนการขั้นสูงของ Texas Instruments

ด้วยสถาปัตยกรรม delta-sigma สเปอร์ส่วนที่ความถี่ออฟเซ็ตต่ำกว่าจะถูกผลักไปที่ความถี่ที่สูงขึ้นนอกแบนด์วิดท์ของลูปความสามารถในการดันพลังงานเสียงกระตุ้นและเสียงรบกวนจากเฟสเข้าใกล้ความถี่ที่สูงขึ้นนั้นเป็นหน้าที่โดยตรงของลำดับโมดูเลเตอร์เทคนิคการชดเชยแบบอะนาล็อกที่ใช้ใน LMX2485 มีความทนทานสูงต่อการเปลี่ยนแปลงของอุณหภูมิและการแปรผันของการประมวลผลเวเฟอร์โมดูเลเตอร์ LMX2485 delta-sigma สามารถตั้งโปรแกรมได้ถึงลำดับที่สี่ ซึ่งช่วยให้ผู้ออกแบบสามารถเลือกลำดับโมดูเลเตอร์ที่เหมาะสมที่สุดเพื่อให้พอดีกับข้อกำหนดของสัญญาณรบกวนเฟส เดือย และเวลาล็อคของระบบ

ข้อมูลอนุกรมสำหรับการตั้งโปรแกรม LMX2485 จะถูกถ่ายโอนผ่านอินเทอร์เฟซ MICROWIRE แบบสามบรรทัด ความเร็วสูง (20-MHz)LMX2485 ให้ความละเอียดความถี่ละเอียด สเปอร์ต่ำ ความเร็วในการเขียนโปรแกรมที่รวดเร็ว และการเขียนคำเดียวเพื่อเปลี่ยนความถี่ซึ่งทำให้เหมาะสำหรับการประยุกต์ใช้การปรับแบบดิจิทัลโดยตรง โดยที่ตัวนับ N ถูกมอดูเลตด้วยข้อมูลโดยตรงLMX2485 มีจำหน่ายในแพ็คเกจ WQFN ขนาด 24-lead 4.0 × 4.0 × 0.8 มม.
