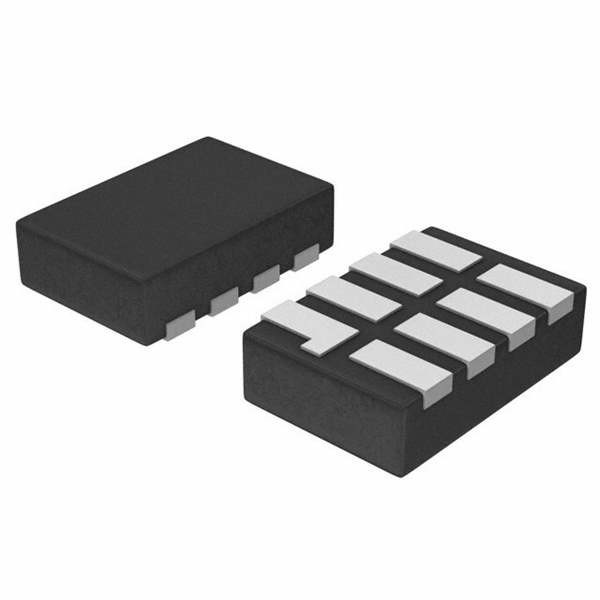

TI Texas Instruments ชิ้นส่วนอิเล็กทรอนิกส์ LED SN74AVC2T244DQMR

คุณลักษณะสำหรับ SN74AVC2T244

• ปฏิบัติการกว้างVCCช่วง 0.9 V ถึง 3.6 V
• การใช้พลังงานไฟฟ้าสถิตต่ำ, 6-µA สูงสุด ICC
• คุณสมบัติเปิดใช้งานเอาต์พุตช่วยให้ผู้ใช้ปิดเอาต์พุตเพื่อลดการใช้พลังงาน
• ไดรฟ์เอาท์พุต ±24-mA ที่ 3.0 V
• ฉันปิดรองรับการทำงานในโหมดปิดเครื่องบางส่วน
• ฮิสเทรีซิสอินพุตช่วยให้เปลี่ยนอินพุตช้าและสลับภูมิคุ้มกันสัญญาณรบกวนที่ดีขึ้นที่อินพุต
• อัตราข้อมูลสูงสุด
  • 380 Mbps (การแปล 1.8-V ถึง 3.3-V)
  • 200 Mbps (การแปล <1.8-V ถึง 3.3-V)
  • 200 Mbps (แปลเป็น 2.5 V หรือ 1.8 V)
  • 150 Mbps (แปลเป็น 1.5 V)
  • 100 Mbps (แปลเป็น 1.2 V)
• ประสิทธิภาพการสลักเกิน 100 mA ต่อ JESD 78, Class II
• การป้องกัน ESD เกิน JESD 22
  • โมเดลร่างกายมนุษย์ 5000-V (A114-A)

คำอธิบายสำหรับ SN74AVC2T244

เครื่องแปลทิศทางเดียว 2 บิตนี้ใช้รางจ่ายไฟที่กำหนดค่าแยกกันได้สองรางพอร์ต A ออกแบบมาเพื่อติดตาม VCCA.วีCCAรับแรงดันไฟจาก 0.9 V ถึง 3.6 V. พอร์ต B ออกแบบมาเพื่อติดตาม VCCB.วีCCBรับแรงดันไฟจาก 0.9 V ถึง 3.6 V ซึ่งช่วยให้สามารถแปลแรงดันต่ำระหว่างโหนดแรงดัน 0.9-V, 1.2-V, 1.5-V, 1.8-V, 2.5-V และ 3.6-Vสำหรับ SN74AVC2T244 เมื่อเปิดใช้งานเอาต์พุต (OE) อินพุตสูง เอาต์พุตทั้งหมดอยู่ในสถานะอิมพีแดนซ์สูงSN74AVC2T244 ได้รับการออกแบบมาเพื่อให้OEวงจรอินพุตอ้างอิงถึง VCCA.อุปกรณ์นี้ได้รับการระบุไว้อย่างสมบูรณ์สำหรับแอปพลิเคชันที่ปิดเครื่องบางส่วนโดยใช้ Ioffฉันปิดวงจรปิดเอาท์พุตเพื่อป้องกันกระแสไฟย้อนกลับที่เสียหายผ่านอุปกรณ์เมื่อปิดเครื่อง
