TI LED Driver Integrated Circuit Step Down 40A TPS549D22RVFT

คุณสมบัติสำหรับ TPS549D22

• ช่วงแรงดันไฟฟ้าขาเข้า (PVใน): 1.5 V ถึง 16 V
• แรงดันไบอัสอินพุต (VDD) ช่วง: 4.5 V ถึง 22 V
• ช่วงแรงดันขาออก: 0.6 V ถึง 5.5 V
• MOSFET กำลังไฟฟ้า 2.9-mΩ และ 1.2-mΩ ในตัวพร้อมกระแสไฟขาออกต่อเนื่อง 40-A
• แรงดันอ้างอิง 0.6 V ถึง 1.2 V ในขั้นตอน 50-mV โดยใช้ VSEL Pin
• ±0.5%, 0.9-VREFช่วงความคลาดเคลื่อน: –40°C ถึง +125°C อุณหภูมิจุดเชื่อมต่อ
• True Differential Remote Sense Amplifier
• ลูปควบคุม D-CAP3™
• การควบคุมตรงเวลาแบบปรับได้ด้วย 8 PMBusTMความถี่: 315 kHz, 425 kHz, 550 kHz, 650 kHz, 825 kHz, 900 kHz, 1.025 MHz, 1.125 MHz
• การชดเชยอุณหภูมิและขีด จำกัด กระแสที่ตั้งโปรแกรมได้ด้วยRอิลิมและ OC แคลมป์
• ทางเลือกของ Hiccup หรือ Latch-Off OVP หรือ UVP
• VDD UVLO การปรับภายนอกด้วยความแม่นยำ EN
• การสนับสนุนการเริ่มต้นของ Prebias
• Eco-mode™ และ FCCM Selectable
• ชุดป้องกันความผิดพลาดและ PGOOD . เต็มรูปแบบ
• มาตรฐาน VOUT_COMMAND และ VOUT_MARGIN (สูงและต่ำ)
• Pin-Strapping และ On-the-Fly Programming
• การรายงานข้อผิดพลาดและคำเตือน
• การสำรองข้อมูล NVM สำหรับคำสั่งที่เลือก
• PMBus 1-MHz พร้อม PEC และ SMB_ALRT#

คำอธิบายสำหรับ TPS549D22

อุปกรณ์ TPS549D22 เป็นตัวแปลงบั๊กเดี่ยวขนาดกะทัดรัดพร้อมการควบคุมโหมด D-CAP3 ตามเวลาที่ปรับเปลี่ยนได้ได้รับการออกแบบมาเพื่อความแม่นยำสูง ประสิทธิภาพสูง การตอบสนองชั่วคราวอย่างรวดเร็ว ใช้งานง่าย จำนวนส่วนประกอบภายนอกต่ำ และระบบพลังงานที่คำนึงถึงพื้นที่

อุปกรณ์นี้มีความรู้สึกที่แตกต่างกันอย่างสมบูรณ์ FET แบบรวม TI ที่มีความต้านทานด้านข้างสูง 2.9 mΩและความต้านทานด้านต่ำ 1.2 mΩอุปกรณ์ยังมีค่าอ้างอิง 0.9-V ที่แม่นยำ 0.5% โดยมีช่วงอุณหภูมิแวดล้อมระหว่าง –40°C ถึง +125°Cคุณสมบัติการแข่งขัน ได้แก่ จำนวนส่วนประกอบภายนอกที่ต่ำมาก การควบคุมโหลดและการควบคุมสายที่แม่นยำ การข้ามอัตโนมัติหรือการทำงานของโหมด FCCM และการควบคุมการสตาร์ทแบบนุ่มนวลภายใน

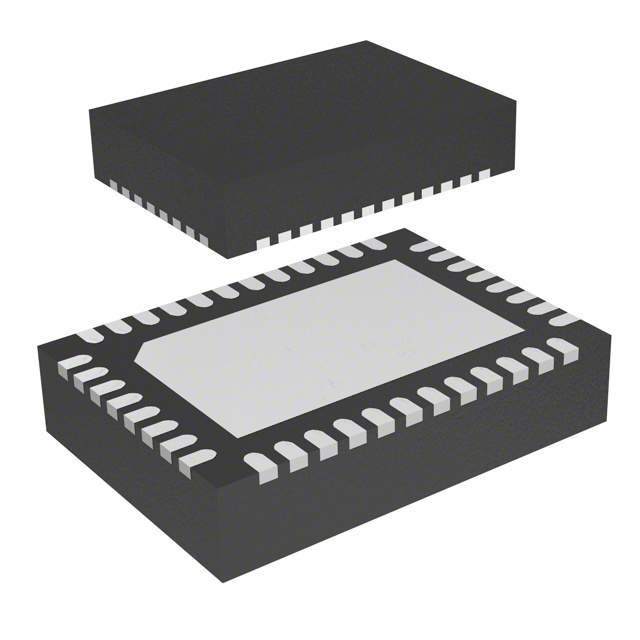

อุปกรณ์ TPS549D22 มีให้ในแพ็คเกจ 7 มม. × 5 มม. 40 พิน LQFN-CLIP(RVF) (ยกเว้น RoHs)
