รายละเอียดสินค้า:
การชำระเงิน:
|
| พิมพ์: | ตัวกรองอีเอ็มไอ | ฟังก์ชั่นการถ่ายโอน: | ผ่านทั้งหมด |
|---|---|---|---|
| จัดอันดับปัจจุบัน: | 1A/3A/6A/10A | ได้รับการรับรอง: | ISO & TUV |
| กรณี: | Matel | ||
| แสงสูง: | ขั้นตอนลง EMI IC,ฮาโลเจนฟรี EMI IC,LMR14203XMK/NOPB |
||

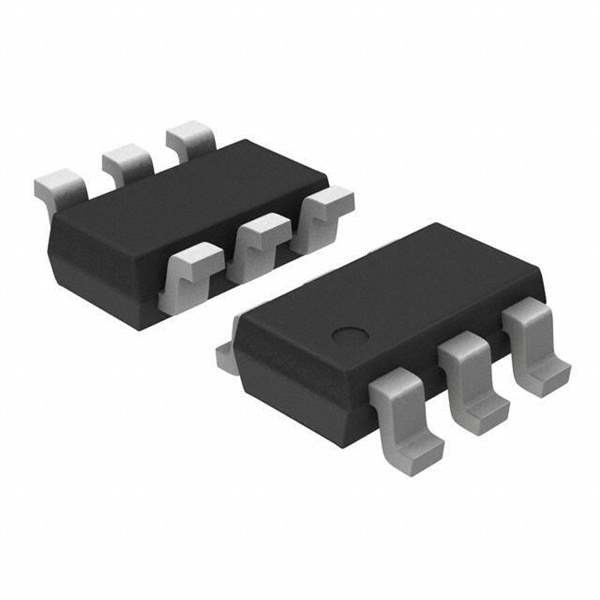

ตัวกรอง EMI IC Texas Instruments/TI LMR14203XMK/NOPB
| โมดูล ECAD | สัญลักษณ์ PCB, รอยเท้า & โมเดล 3 มิติ |
| นามสกุล | LMR14203 |
| ECCN | EAR99 |
| ประเทศต้นกำเนิด | มาเลเซีย |
| ปราศจากฮาโลเจน | ได้มาตรฐาน |
| วันที่ EOL โดยประมาณ | 2031 |
| อะไหล่ทดแทน (การอ้างอิงโยง) |
LM2841YQMK/NOPB;LT3460ESC6#TRM;LT3460ESC6#PBF;LT3460ESC6#TR; |
| สถานะอุปสงค์และอุปทาน | สมดุล |
| ภัยคุกคามปลอมในตลาดเปิด | 31% |
| ความนิยม | สูง |
| นี่เป็นส่วนที่ใช้กันทั่วไปหรือไม่? | ใช่ |
| เคส / แพ็คเกจ | TSOT-23-6 |
| การติดตั้ง | เอสเอ็มดี (เอสเอ็มที) |
| ช่วงอุณหภูมิ - การทำงาน | -40°C ถึง 125°C (TJ) |
| วงจรเรียงกระแสแบบซิงโครนัส | ไม่ |
| ความถี่ - การสลับ | 1.25MHz |
| กระแสไฟขาออก | 300mA |
| แรงดันขาออกสูงสุด | 34V |
| แรงดันไฟขาออกที่กำหนด (ต่ำสุด/คงที่) | 0.765V |
| แรงดันไฟฟ้าขาเข้าสูงสุด | 42V |
| แรงดันไฟฟ้าขาเข้าขั้นต่ำ | 4.5V |
| จำนวนเอาต์พุต | 1 |
| ประเภทเอาต์พุต | ปรับได้ |
| โทโพโลยี | เจ้าชู้ |
| วัตถุประสงค์ | หลีกทาง |
| สถานะ | คล่องแคล่ว |
| บรรจุภัณฑ์ | รอก - TR |
| ผู้ผลิต | Texas Instruments |
| หมวดหมู่ | วงจรรวม |
เครื่องหมายการค้าทั้งหมดเป็นทรัพย์สินของเจ้าของที่เกี่ยวข้อง
LMR14203 เป็นตัวควบคุม PWM DC/DC (สเต็ปดาวน์)ด้วยช่วงอินพุตกว้างตั้งแต่ 4.5V-42V จึงเหมาะสำหรับการใช้งานที่หลากหลาย เช่น การปรับสภาพพลังงานจากแหล่งที่ไม่มีการควบคุมมี R . ต่ำDSON(ปกติ 0.9Ω) สวิตช์ภายในเพื่อประสิทธิภาพสูงสุด (ปกติ 85%)ความถี่ในการทำงานถูกกำหนดไว้ที่ 1.25 MHz ทำให้สามารถใช้ส่วนประกอบภายนอกขนาดเล็กได้ในขณะที่ยังสามารถมีแรงดันไฟขาออกต่ำได้สามารถเริ่มซอฟต์สตาร์ทได้โดยใช้หมุดปิดกับวงจร RC ภายนอก ช่วยให้ผู้ใช้ปรับเวลาเริ่มซอฟต์ให้เหมาะกับแอปพลิเคชันเฉพาะได้
LMR14203 ได้รับการปรับให้เหมาะสมสำหรับกระแสโหลดสูงสุด 300 mA
คุณสมบัติเพิ่มเติม ได้แก่: การปิดระบบระบายความร้อน, Vในการปิดระบบแรงดันไฟต่ำ และตัวขับเกตแบบปิดระบบแรงดันไฟต่ำLMR14203 มีอยู่ในแพ็คเกจ SOT-6L แบบ low-profile
