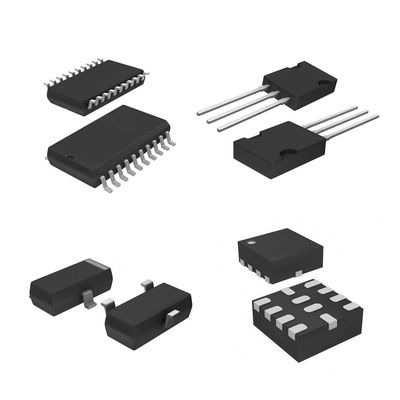

TI ไมโครคอนโทรลเลอร์ยูนิต MCU Texas Instruments 5.5V - 65V LM5117PSQ/NOPB

คุณสมบัติสำหรับ LM5117

• LM5117-Q1 ผ่านการรับรองสำหรับการใช้งานด้านยานยนต์
• AEC-Q100 มีคุณสมบัติตามผลลัพธ์ต่อไปนี้:
  • อุณหภูมิอุปกรณ์เกรด 1: -40°C ถึง 125°C
    ช่วงอุณหภูมิในการทำงานโดยรอบ
• จำลองการควบคุมโหมดกระแสไฟสูงสุด
• ช่วงการทำงานกว้างตั้งแต่ 5.5 V ถึง 65 V
• ไดรฟ์พีคเกต 3.3-A ที่แข็งแกร่ง
• การควบคุมไดรเวอร์เอาต์พุต Dead-Time แบบปรับได้
• Free-Run หรือ Synchronizable Clock สูงสุด 750 kHz
• โหมดจำลองไดโอดเสริม
• เอาต์พุตที่ตั้งโปรแกรมได้ตั้งแต่ 0.8 V
• อ้างอิงแรงดันไฟฟ้าที่แม่นยำ 1.5%
• จอภาพปัจจุบันแบบแอนะล็อก
• ขีด จำกัด ปัจจุบันที่ตั้งโปรแกรมได้
• การป้องกันกระแสเกินของโหมดสะอึก
• Soft-Start และการติดตามที่ตั้งโปรแกรมได้
• ล็อกเอาต์สายสวนท่งที่ตั้งโปรแกรมได้
• การเปลี่ยนแบบตั้งโปรแกรมได้เป็นการจัดหาอคติภายนอก
• การปิดระบบระบายความร้อน

คำอธิบายสำหรับ LM5117

LM5117 เป็นตัวควบคุมบั๊กแบบซิงโครนัสซึ่งมีไว้สำหรับการใช้งานตัวควบคุมแบบสเต็ปดาวน์จากแรงดันไฟฟ้าสูงหรือแหล่งจ่ายอินพุตที่แตกต่างกันอย่างมากวิธีการควบคุมจะขึ้นอยู่กับการควบคุมโหมดปัจจุบันโดยใช้ทางลาดปัจจุบันที่จำลองขึ้นการควบคุมโหมดปัจจุบันให้การป้อนบรรทัดโดยธรรมชาติ การจำกัดกระแสแบบทีละรอบ และความง่ายในการชดเชยลูปการใช้ทางลาดควบคุมจำลองช่วยลดความไวของสัญญาณรบกวนของวงจรมอดูเลตความกว้างพัลส์ ทำให้สามารถควบคุมรอบการทำงานขนาดเล็กมากได้อย่างน่าเชื่อถือซึ่งจำเป็นในการใช้งานแรงดันไฟฟ้าอินพุตสูง

ความถี่ในการทำงานสามารถตั้งโปรแกรมได้ตั้งแต่ 50 kHz ถึง 750 kHzLM5117 ขับเคลื่อนสวิตช์เปิดปิด NMOS ด้านสูงและต่ำภายนอกพร้อมการควบคุมเวลาตายแบบปรับได้โหมดจำลองไดโอดที่ผู้ใช้เลือกได้ช่วยให้การทำงานของโหมดไม่ต่อเนื่องเพื่อประสิทธิภาพที่ดีขึ้นในสภาวะโหลดน้อยตัวควบคุมอคติไฟฟ้าแรงสูงที่ช่วยให้การจ่ายอคติภายนอกช่วยปรับปรุงประสิทธิภาพให้ดียิ่งขึ้นคุณลักษณะ telemetry อะนาล็อกที่เป็นเอกลักษณ์ของ LM5117 ให้ข้อมูลปัจจุบันโดยเฉลี่ยคุณสมบัติเพิ่มเติม ได้แก่ การปิดระบบระบายความร้อน การซิงโครไนซ์ความถี่ ขีดจำกัดกระแสไฟของโหมด hiccup และการล็อกเอาต์ของสายที่ปรับค่าได้
